USR-TCP232-410S (HB)基本測試案例
2022-11-14


USR-TCP232-410S(HB)基本測試案例

一、 資料下載

1 說明書:http://m.guoyijianzhu.cn/Download/1154.html

2、設置軟件:http://m.guoyijianzhu.cn/Download/383.html

3、串口調試助手:http://m.guoyijianzhu.cn/Download/27.html

4、虛擬串口軟件:http://m.guoyijianzhu.cn/Download/31.html

二、準備工作

1、USR-TCP232-410S產品  數量1個

2、電源適配器 12V/1A 數量1個
3、網線 數量1根
4、電腦 數量1臺

5、USB-RS232串口線 數量1條

三、硬件連接

410s串口通過USB轉232串口線與PC相連接,通過網線將410S的網口 PC 的網口相連接。測硬件連接無錯誤后,接入我們配送的電源適配器,給410S供電。

四、參數設置

1、電腦設置

(1)關閉防火墻:按路徑:控制面板——>網絡和Internet——>網絡和共享中心到“windows防火墻”和“更改適配器設置”選項,關閉防火墻并禁用與本次測試無關的網卡,并關閉電腦殺毒軟件。410S默認IP地址192.168.0.7,所以將電腦本地連接IPv4設置成192.168.0.XX的靜態IP。

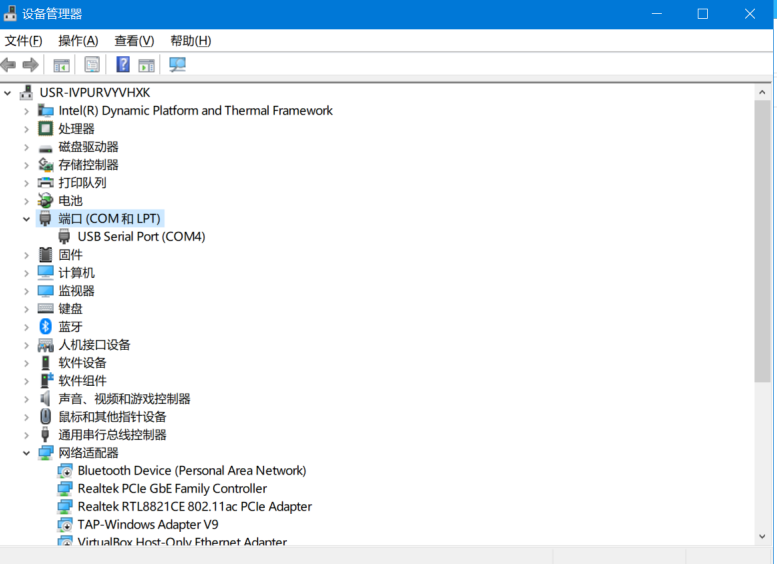

2)檢查USB-RS232串口號

點擊電腦計算機,右擊鼠標,點擊設備管理器,查看端口,確認USB-RS232串口線的COM口號,有人測試電腦是COM4。電腦打開串口調試助手

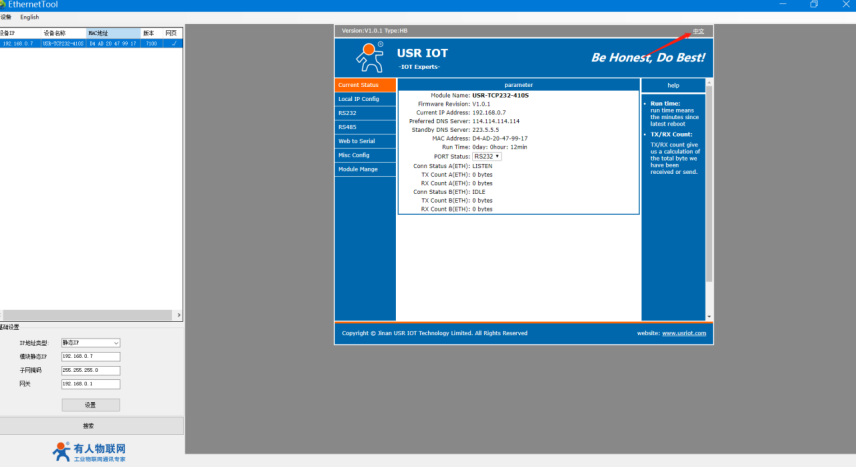

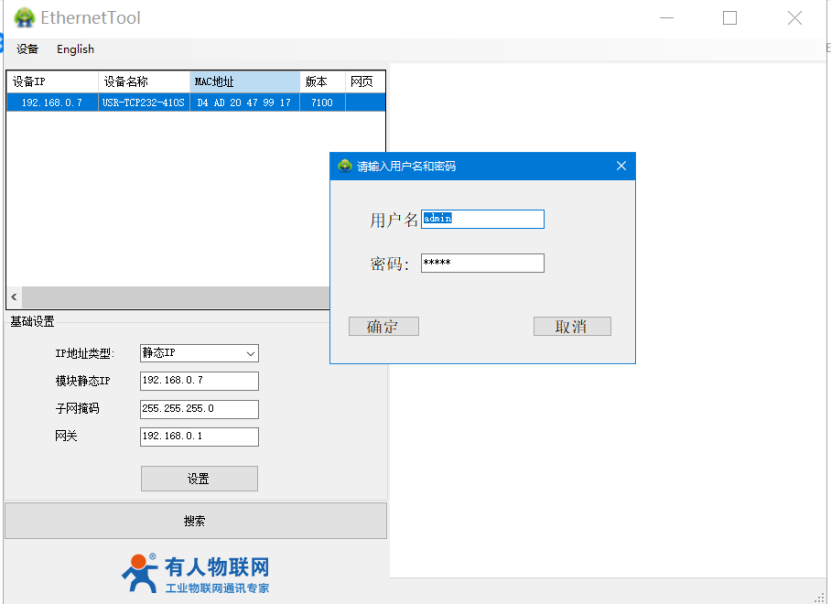

2、打開H7設置軟件,點擊搜索設備,點擊選中。雙擊IP地址,輸入用戶名admin,密碼admin,進入410s的內置網頁。點擊右上角切換至中文模式。





五、數據調試

1、RS232工作方式TCP server通訊測試

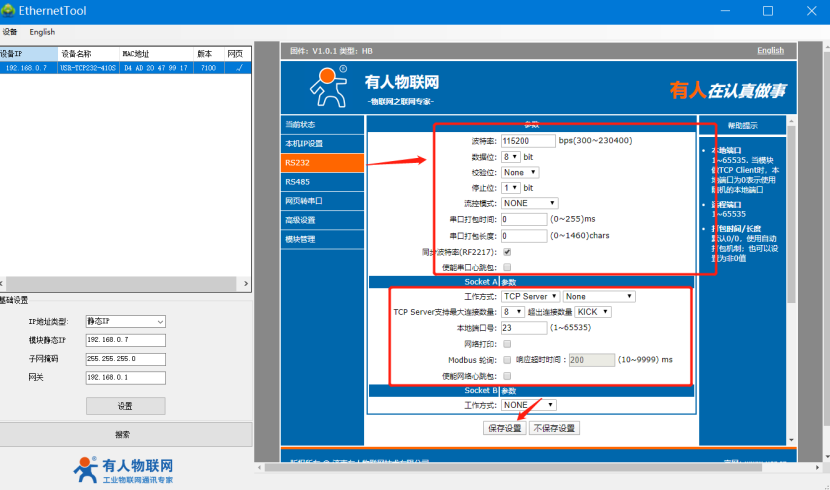

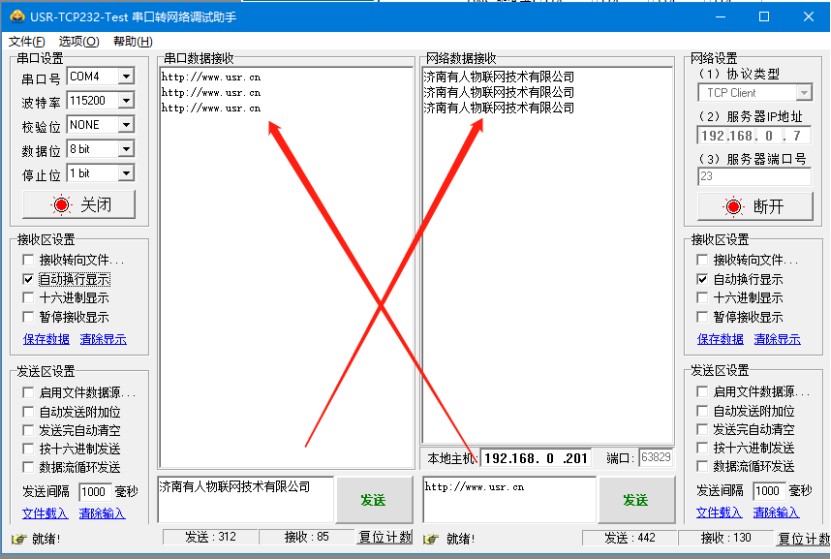

 410s做TCP server,設置本地端口號,點擊保存設置,設備重啟生效。電腦下載串口網絡調試助手,左側用COM口打開,串口參數和RS232串口參數保持一致,波特率、數據位、停止位、校驗位。右側用TCP client打開,服務器IP410S的IP,服務器端口填410S的端口23。網絡助手點擊連接,有連接對象之后,測試串口和網絡之間的數據傳輸。

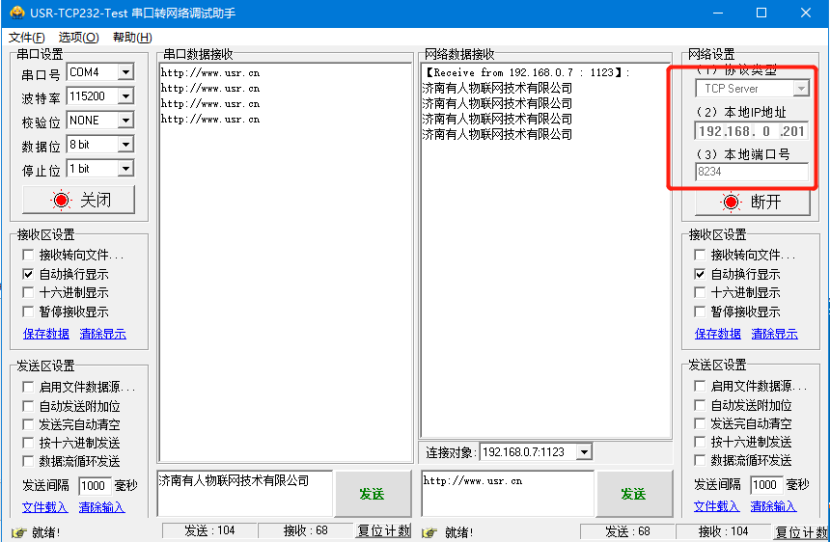

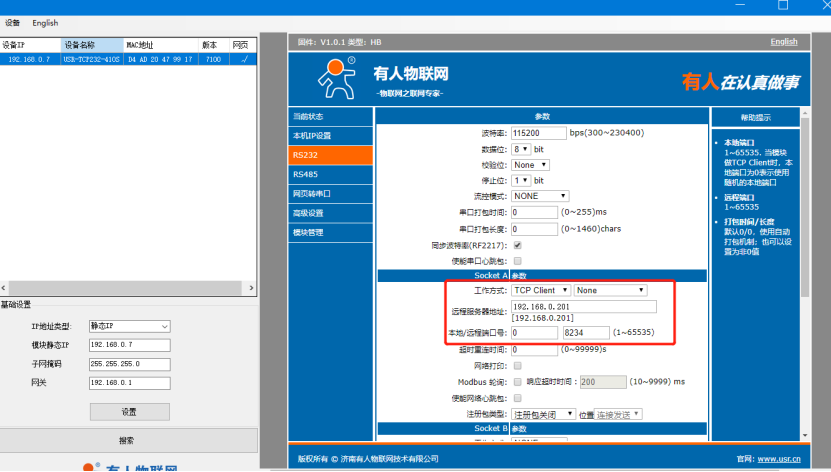

2、RS232工作方式TCP client通訊測試
